5614 Vaste flenskoppeling

5614 Vaste flenskoppeling

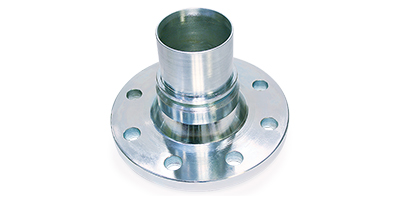

Vaste flenskoppeling

Met gladde slangtule voor montage met klemschalen

Norm DIN 2817 / EN 1092-1
Materiaal RVS (1.4408)
Tekening flensmaten
Artikelnummer: 5614 Categorie:

Beschrijving

Art.-nr. Voor slang Ø inw. mm Boring Flens DN Buitenflens diameter Steekcirkel (K) Aantal gaten Boring (d2) Gewicht
5614025025 25 PN 40 25 115 85 4 14 1,362 kg
5614032032 32 PN 40 32 140 100 4 18 1,857 kg
5614038038 38 PN 40 40 150 110 4 18 2,248 kg
5614050050 51 PN 16 50 165 125 4 18 2,980 kg
5614075075 76 PN 16 80 200 160 8 18 4,655 kg
5614100100 100 PN 16 100 220 180 8 18 5,826 kg
5614102102 102 PN 16 100 220 180 8 18 5,944 kg
5614150150 152 PN 16 150 285 240 8 22 11,423 kg
5614200200 203 PN 10 200 340 295 8 22 19,282 kg
