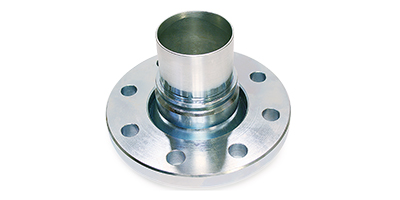

Draaibare flenskoppeling

Met gladde slangtule voor montage met klemschalen

Norm DIN 2817 / EN 1092-1
Materiaal RVS (1.4408)
Tekening flensmaten
Artikelnummer: 5615 Categorie:

Beschrijving

Art.-nr. Voor slang Ø inw. mm Boring Flens DN Buitenflens diameter Steekcirkel (K) Aantal gaten Boring (d2) Gewicht
5615025025 25 PN 40 25 115 85 4 14 1,534 kg
5615032032 32 PN 40 32 140 100 4 18 2,370 kg
5615038038 38 PN 40 40 150 110 4 18 2,817 kg
5615050050 51 PN 16 50 165 125 4 18 3,848 kg
5615075075 76 PN 16 80 200 160 8 18 5,552 kg
5615100100 100 PN 16 100 220 180 8 18 6,958 kg
5615102102 102 PN 16 100 220 180 8 18 7,135 kg
5615150150 152 PN 16 150 285 240 8 22 13,684 kg
5615200200 203 PN 10 200 340 295 8 22 19,652 kg
